L'utilisation d'un oscilloscope.

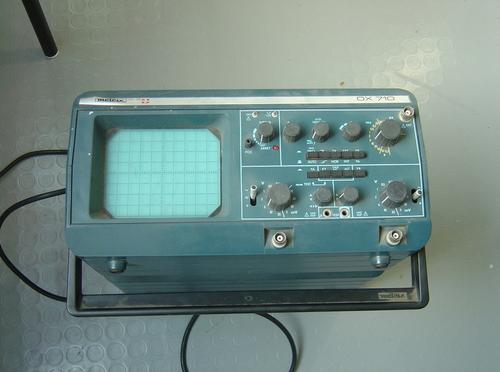

Un oscilloscope est un instrument de mesure destiné à visualiser
un signal électrique le plus souvent
variable au cours du temps.
En cours nous l'utilisons pour visualiser deux voies appelées YA et YB.
-
Ici nous pouvons distinguer les deux voies YA et YB sous formes
triangulaires, il est possible de changer ce mode soit en mode courbe
sinusoïdale ou en mode créneaux.
- Ucc correspond à la tension crête à crête,
pour la calculer il sufit de multiplier le nombre de carreaux (dans le
sens verticale) appelé nombre de divisions par la
sensibilité verticale que l'on choisit lors du
réglage de l'oscilloscope.
- Um correspond à la tension maximale, on l'obtient en divisant
Ucc par deux uniquement lorsque la courbe est centrée
sur 0.
- Ueff est la tension efficace, elle se calcule en divisant Um par
racine de deux. Ueff correspond à la tension efficace que l'on
lit sur un voltemétre lorsque le mode est alternatif.
Une fois que nous avons programmée la ou les courbes nous
pouvons aller sur REGRESSI qui est un logiciel permettant
d'étudier nos courbes.
